是带制动放线架也称为带 在电子电路设计中,保护敏感的IC和信号线路免受静电放电(ESD)的损害至关重要。作为ESD防护方案的中坚力量,瞬态电压抑制二极管(TVS Diode,常被称为ESD保护二极管)被广泛使用。其中,“双向ESD二极管”和“单向ESD二极管”是两种主要的类型。很多工程师会问:这两者究竟有啥不一样?理解它们的差异对于选型和正确应用至关重要。这篇文章将深入剖析两者的核心区别和对应的应用场景。

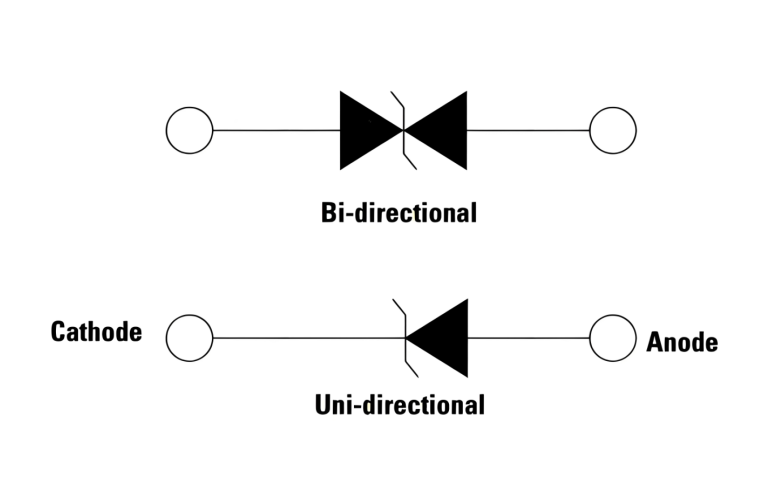

1. 结构原理与符号差异:单向导通VS 双向对称
单向ESD二极管(Unidirectional TVS Diode):
正向:当正向电压超过其阈值(相当于一个正向二极管)时导通。
反向:当反向电压超过其反向箝位电压(V_{CL})或击穿电压(V_{BR})时,它能迅速进入低阻抗状态,将电流泄放到地,从而将电压钳制在安全水平。对于与它方向相反的瞬态电压,它表现为高阻抗,不起保护作用。
结构:本质上是一个稳压二极管(Zener Diode)。它由一个PN(或N/P)结构成。
工作原理:它对单一方向的过压提供保护。
电路符号:通常类似一个标准的二极管符号(单向箭头)。
示意图:
信号线 --►|-- 地线 (箭头方向指示反向箝位方向)
正向过压由正向导通特性(类似普通二极管)保护。
双向ESD二极管(Bidirectional TVS Diode):
正向过压:一个Zener结处于反向击穿状态,进行箝位保护。
负向过压:另一个Zener结处于反向击穿状态,进行箝位保护。
结构:本质上等同于两个背靠背串联的稳压二极管。常见的结构是两个N/P结共享同一块N型或P型区域(如同一个双向触发二极管)。
工作原理:它对正反两个方向的过压都提供保护。
电路符号:通常表示为两条背靠背的Zener二极管符号或一个特定的双向保护器件符号。
示意图:
信号线 ◄--► 地线 (两箭头象征双向保护)
核心区别一:保护方向
单向二极管:仅能有效箝位一个方向(通常是反向)的ESD脉冲。
双向二极管:能有效箝位正负两个方向的ESD脉冲。
2. 工作特性与关键参数
两者的核心保护机制都是基于雪崩击穿效应,关键参数如击穿/箝位电压、峰值脉冲电流、结电容等都遵循类似的测试标准和要求。然而,一个细微但有时很重要的差别在于反向漏电流:
单向ESD二极管:在正常工作状态下(未发生击穿时),其反向漏电流(I_R)通常非常小。这对于对功耗或信号精度要求极高的应用(如高精度模拟前端、传感器、低功耗设备)可能比较重要。
双向ESD二极管:其结构类似于两个背靠背的单向二极管。在实际工作电压范围内,总有一个结处于轻微的正向偏置,另一个处于反向偏置。这往往使得其整体泄漏电流略高于一个单向二极管。
3. 典型应用场景:根据电路需求选择
选择哪种类型的ESD二极管,根本上取决于需要保护的信号线的性质:
选择单向ESD二极管:
单端数字信号线(如UART TX/RX,SPI MOSI/MISO/SCLK,I2C SDA/SCL - 注意I2C是双向信号,见下文讨论)
电源线(DC输入,如V+对GND)
模拟输入/输出(相对于系统地确定极性的信号)
有确定方向且固定极性的信号线:最常见的应用场景。例如:
优势:在该保护的极性方向通常有同等或略优的箝位特性,且漏电流更低。
选择双向ESD二极管:
总线型信号线:例如需要上拉电阻的I2C总线(SDA, SCL)。线上的逻辑状态变化会导致电压相对于地(或Vcc)在正负方向上变化。双向TVS可以保护任何方向上的ESD冲击,而不受正常信号状态的影响。
差分信号对:如USB (D+, D-), CAN (H, L), RS485等。差分线路上信号本身互为反相,需要能保护相对于系统公共参考点(地或差分对之间)的正负电压冲击。
AC耦合信号线:交流信号会在零电平上下摆动。
可能承受正反极性浪涌的线路:某些工业环境或接口。
信号极性不确定或可能摆动的信号线:
优势:对未知极性的ESD事件提供全面保护,一根线只用一颗器件,简化了设计。
注意:即使在差分对中,更标准且优化的做法是为信号线各接一个单端(单向)ESD二极管到系统地/差分系统地(如USB的GND_drain)。但双向器件在特定场合也是一种选择。
4. 重要选型考量点
信号电压范围:确保无论是单向的正向导通电压(≈0.7V)还是保护反向箝位电压(V_{BR}/V_{CL}),或双向的正/负箝位电压,都低于被保护芯片引脚的绝对最大额定值,并留有足够余量。
箝位电压:在规定的ESD等级下(如±8kV Contact/IEC 61000-4-2),器件箝位后的残压应确保不会损坏后级芯片。
结电容(Cj):对于高速信号线(USB High Speed, HDMI等),ESD电容要非常小(<1pF,甚至更低),以避免信号完整性问题。单向和双向都有低电容型号可选,选型时务必关注。
封装:考虑应用的空间限制和散热要求。
认证标准:确保器件满足需要的ESD防护标准(如IEC 61000-4-2 Level 4)。
总结:关键差异一句话精炼
简单来说,双向ESD二极管和单向ESD二极管的最大区别就在于:
单向二极管只保护一个方向(反向)的静电高压;双向二极管能同时保护正、负两个方向的静电高压。
选择哪种?看你的信号:有固定极性的,首选单向(漏电流略低);信号会正反转、是差分或者总线型的,选双向更省心。
5. 结语
理解单向与双向ESD保护二极管的根本区别——保护方向和内部结构原理,是设计可靠静电防护方案的基础。根据信号特性(单极/双极、速度)和电路需求(漏电流容限)精准选择类型,并结合关键参数(箝位电压、电容、电流等级)进行筛选,才能确保电子设备在面对严苛的ESD威胁时安然无恙。在选择ESD保护器件时,务必仔细阅读数据手册并参考其应用指南。
