内六角螺栓参数表规格大全

2025-07-22 13:59 浏览:

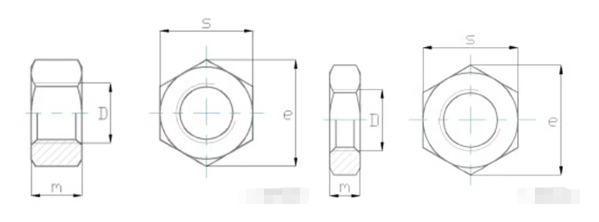

六角螺母—C级I型六角螺母—A和B级六角薄螺母

(GB/T41-2000) (GB/T6170-2000) (GB/T6172.1-2000)

标记示例

螺纹规格 D=M12、性能级别为5级、不经表面处理、C级的六角螺母:螺母 GB/T41-2000 M12

螺纹规格 D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母: 螺母 GB/T6170-2000 M12mm

螺纹规格D		M3	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42
e	GB/T41			8.63	10.89	14.20	17.59	19.85	26.17	32.95	39.55	50.85	60.79	72.07
	GB/T6170	6.01	7.66	8.79	11.05	14.38	17.77	20.03	26.75	32.95	39.55	50.85	60.79	72.02
	GB/T6172.1	6.01	7.66	8.79	11.05	14.38	17.77	20.03	26.75	32.95	39.55	50.85	60.79	72.02
s	GB/T41			8	10	13	16	18	24	30	36	46	55	65
	GB/T6170	5.5	7	8	10	13	16	18	24	30	36	46	55	65
	GB/T6172.1	5.5	7	8	10	13	16	18	24	30	36	46	55	65
m	GB/T41			5.6	6.1	7.9	9.5	12.2	15.9	18.7	22.3	25.4	31.5	34.9
	GB/T6170	2.4	3.2	4.7	5.2	6.8	8.4	10.8	14.8	18	21.5	25.6	31	34
	GB/T6172.1	1.8	2.2	2.7	3.2	4	5	6	8	10	12	15	18	21

注:A级用于D≤16,B级用于D>16

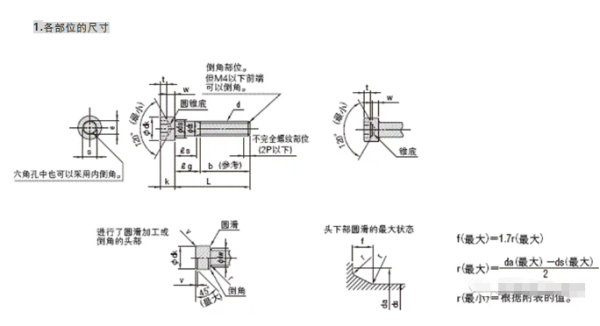

1.各部位的尺寸

单位:mm
螺纹的公称直径(d)			M3	M4	M5	M6	M8	M10	M12	(M14)
螺栓的螺距(P)			0.5	0.7	0.8	1	1.25	1.5	1.75	2
b	参考		18	20	22	24	28	32	36	40
dk	至大(基准尺寸)		5.5	7	8.5	10	13	16	18	21
	至大		5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33
	至小		5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67
da	至大		3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7
ds	至大(基准尺寸)		3	4	5	6	8	10	12	14
ds	至小		2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73
e	至小		2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72
f	至大		0.51	0.60	0.60	0.68	1.02	1.02	1.45	1.45
k	至大(基准尺寸)		3	4	5	6	8	10	12	14
k	至小		2.86	3.82	4.82	5.70	7.64	9.64	11.57	13.57
r	至小		0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6
s	公称(基准尺寸)		2.5	3	4	5	6	8	10	12
	至小		2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032
	至大	1栏	2.580	3.080	4.095	5.140	6.140	8.175	10.175	12.212
	2栏	2.560	3.080	4.095	5.095	6.095	8.115	10.115	12.142
t	至小		1.3	2	2.5	3	4	5	6	7
v	至大		0.3	0.4	0.5	0.6	0.8	1	1.2	1.4

dw	至小	5.07	6.53	8.03	9.38	12.33	15.33	17.23	20.17
w	至小	1.15	1.4	1.9	2.3	3.3	4	4.8	5.8

螺纹的公称直径(d)(2)			M16	(M18)	M20	(M22)	M24	(M27)	M30
螺栓的螺距(P)			2	2.5	2.5	2.5	3	3	3.5
b	参考		44	48	52	56	60	66	72
dk	至大(基准尺寸)*		24	27	30	33	36	40	45
	至大**		24.33	27.33	30.33	33.39	36.39	40.39	45.39
	至小		23.67	26.67	29.67	32.61	35.61	39.61	44.61
da	至大		17.7	20.2	22.4	24.4	26.4	30.4	33.4
ds	至大(基准尺寸)		16	18	20	22	24	27	30
ds	至小		15.73	17.73	19.67	21.67	23.67	26.67	29.67
e	至小		16.00	16.00	19.44	19.44	21.73	21.73	25.15
f	至大		1.45	1.87	2.04	2.04	2.04	2.89	2.89
k	至大(基准尺寸)		16	18	20	22	24	27	30
k	至小		15.57	17.57	19.48	21.48	23.48	26.48	29.48
r	至小		0.6	0.6	0.8	0.8	0.8	1	1
s	公称(基准尺寸)		14	14	17	17	19	19	22
	至小		14.032	14.032	17.050	17.050	19.065	19.065	22.065
	至大(1)	1栏	14.212	14.212	17.230	17.230	19.275	19.275	22.275
	2栏	14.142	14.142
t	至小		8	9	10	11	12	13.5	15.5
v	至大		1.6	1.8	2	2.2	2.4	2.7	3
dw	至小								23.17	25.87	28.87	31.81		34.81	38.61	43.61
w	至小								6.8	7.7	8.6	9.5		10.4	12.1	13.1

注(1):s(至大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容,2栏适用于强度12.9的内容。但根据双方当事人之间协议,强度12.9的内容也可以适用1栏。

螺纹的公称直径M20以上的s(至大)适用于所有的强度及性状内容。

注(2):螺纹的公称直径中带括号的尽量不要使用。

备注:1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。此时,dk(至大)为该表中的带**的数值。

此外,需要没有滚花的货时,订货人必须指定。但该dk(至大)为该表中带*的数值。

2.对于螺纹的公称直径建议使用的公称长度(ℓ)为粗线框内的内容。

如果ℓ比虚线位置短的为全螺纹,杆部的不完全螺纹长度约为3P。

3.公称长度(ℓ)比虚线位置长的话,ℓg(至大)及ℓs(至小)根据下式决定。

ℓg(至大)=公称长度(ℓ)-b

ℓs(至小)=ℓg(至大)-5P

2.内六角螺栓的L和ℓs及ℓg

单位:mm

螺纹的公称直径(d)			M3		M4			M5		M6		M8
L			ℓs min.及ℓg max.
公称长度	min	max	ℓs min	ℓg max		ℓs min	ℓg max		ℓs min		ℓg max		ℓs min	ℓg max		ℓs min	ℓg max
5	4.76	5.24
6	5.76	6.24
8	7.71	8.29
10	9.71	10.29
12	11.65	12.35
16	15.65	16.35
20	19.58	20.42
25	24.58	25.42	4.5	7
30	29.58	30.42	9.5	12		6.5	10		4		8
35	34.5	35.5				11.5	15		9		13		6	11
40	39.5	40.5				16.5	20		14		18		11	16		5.75	12
45	44.5	45.5							19		23		16	21		10.75	17
50	49.5	50.5							24		28		21	26		15.75	22
55	54.4	55.6											26	31		20.75	27
60	59.4	60.6											31	36		25.75	32
65	64.4	65.6														30.75	37
70	69.4	70.6														35.75	42
80	79.4	80.6														45.75	52
90	89.3	90.7
100	99.3	100.7
110	109.3	110.7
120	119.3	120.7
130	129.2	130.8
140	139.2	140.8
150	149.2	150.8
160	159.2	160.8
180	179.2	180.8
200	199.05	200.95
220	219.05	220.95
240	239.05	240.95
260	258.95	261.05
280	278.95	281.05
300	298.95	301.05

螺纹的公称直径(d)			M10		M12			(M14)		M16		(M18)
L			ℓs min.及ℓg max.
公称长度	min	max	ℓs min	ℓg max		ℓs min	ℓg max		ℓs min		ℓg max		ℓs min	ℓg max		ℓs min	ℓg max
5	4.76	5.24
6	5.76	6.24
8	7.71	8.29
10	9.71	10.29
12	11.65	12.35
16	15.65	16.35
20	19.58	20.42
25	24.58	25.42
30	29.58	30.42
35	34.5	35.5
40	39.5	40.5
45	44.5	45.5	5.5	13
50	49.5	50.5	10.5	18
55	54.4	55.6	15.5	23		10.25	19
60	59.4	60.6	20.5	28		15.25	24		10		20
65	64.4	65.6	25.5	33		20.25	29		15		25		11	21		4.5	17
70	69.4	70.6	30.5	38		25.25	34		20		30		16	26		9.5	22
80	79.4	80.6	40.5	48		35.25	44		30		40		26	36		19.5	32
90	89.3	90.7	50.5	58		45.25	54		40		50		36	46		29.5	42
100	99.3	100.7	60.5	68		55.25	64		50		60		46	56		39.5	52
110	109.3	110.7				66.25	74		60		70		56	66		49.5	62
120	119.3	120.7				75.25	84		70		80		66	76		59.5	72
130	129.2	130.8							80		90		76	86		69.5	82
140	139.2	140.8							90		100		86	96		79.5	92
150	149.2	150.8											96	106		89.5	102
160	159.2	160.8											106	116		99.5	112
180	179.2	180.8														119.5	132
200	199.05	200.95
220	219.05	220.95
240	239.05	240.95
260	258.95	261.05
280	278.95	281.05
300	298.95	301.05

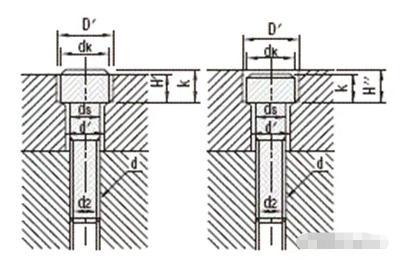

参考:内六角螺栓的沉头孔及螺栓孔的尺寸

螺纹的公称直径 (d)	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
ds	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30
d́´	3.4	4.5	5.5	6.6	9	11	14	16	18	20	22	24	26	30	33
dk	5.5	7	8.5	10	13	16	18	21	24	27	30	33	36	40	45
D´	6.5	8	9.5	11	14	17.5	20	23	26	29	32	35	39	43	48
k	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30
H́´	2.7	3.6	4.6	5.5	7.4	9.2	11	12.8	14.5	16.5	18.5	20.5	22.5	25	28
H́´´	3.3	4.4	5.4	6.5	8.6	10.8	13	15.2	17.5	19.5	21.5	23.5	25.5	29	32
d2	2.6	3.4	4.3	5.1	6.9	8.6	10.4	12.2	14.2	15.7	17.7	19.7	21.2	24.2	26.7
